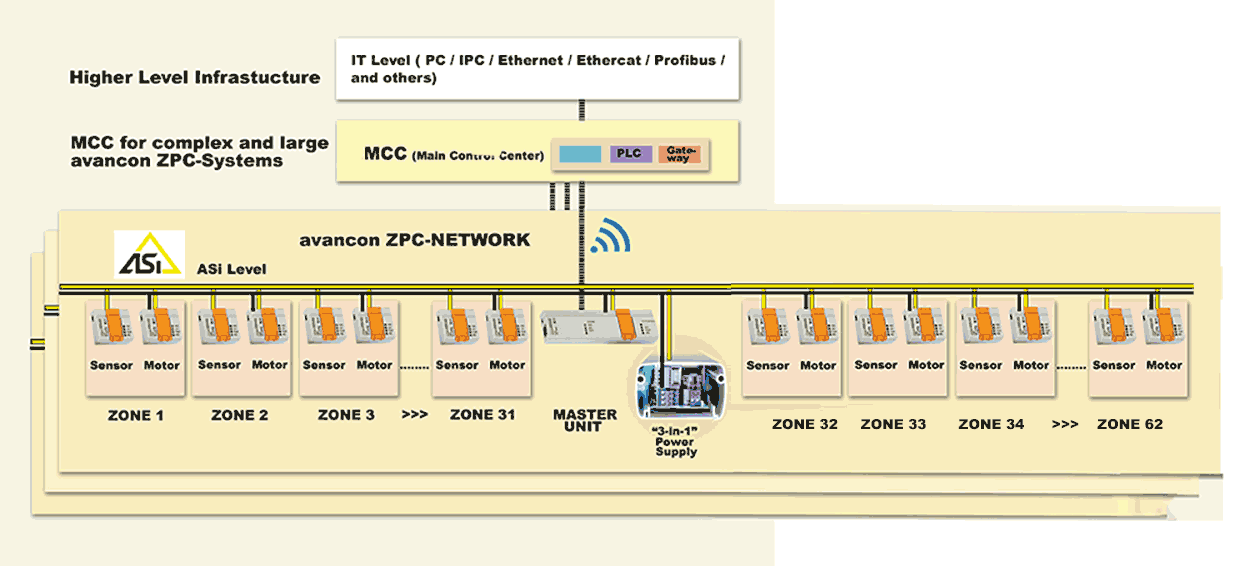

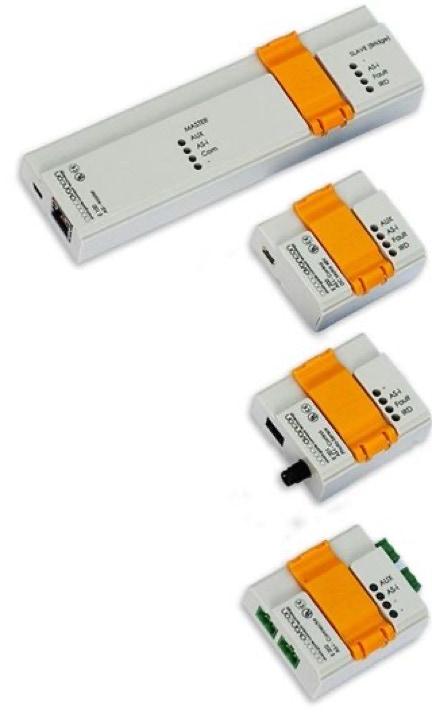

L'ASi Master Unit E100 peut contrôler jusqu'à 62 capteurs / actionneurs = jusqu'à 31 zones ZPC. Il communique avec les autres unités maîtres pour un contrôle automatique complet de toute taille d'un système ZPC avancon.
Chaque moteur possède son propre boîtier de commande de moteur E200, qui commande le moteur à courant continu sans balai et sert d'activateur électronique dans le système de bus de terrain ASi. Il peut être fixé sur les câbles ASi à n’importe quelle position près du moteur afin d’économiser de longs câbles et de permettre un assemblage aisé pour toutes les longueurs de marchandises à transporter.

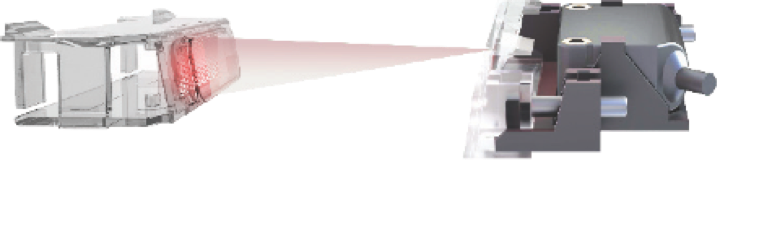

Chaque zone est en outre contrôlée par un capteur photoélectrique E300 avec un miroir opposé E301. Ils sont placés dans un boîtier en polycarbonate transparent comme du verre - il suffit de s'encliqueter dans le cadre.

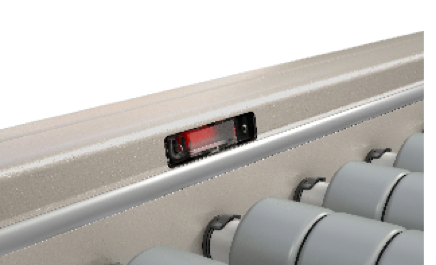

Chacun est protégé en douceur de la poussière et des rayures par une fenêtre intégrée au boîtier qui s’installe parfaitement dans les cadres.
Le contrôleur de capteur E201 fait également partie du bus de terrain ASi et communique avec le maître.
Le connecteur E202 est appuyé sur les câbles à chaque extrémité d'un tronçon de convoyeur (qui comprend normalement plusieurs zones). Cela permet une installation rapide sur site grâce au "vrai plug-in".
Vous n'avez besoin d'aucune fixation supplémentaire pour tous les boîtiers ZPC-electronic d'avancon et tous les câbles. - Cela signifie qu’aucun outil n’est nécessaire pour le montage et le démontage de tout boîtier de commande d’avancon.
En règle générale,
vous pouvez économiser
beaucoup de temps et d’argent de programmation. - Il n'y a pas de commutateurs DIP à utiliser. Vous l'avez déjà chargé avec le firmware, qui peut être facilement programmé et modifié ou adapté par
avancon à vos besoins,
si nécessaire.
Vous trouverez plus d'informations sur la technologie AS-Interface de bus de terrain sous:
Pour les systèmes complexes et de grande taille, nous proposons en plus l’avancon MCC (Centre de contrôle principal) qui regroupe tous les réseaux ZPC (basés sur le bus de terrain ASi) sur un seul point de communication.
Il est équipé d'un automate préprogrammé et d'une passerelle vers les infrastructures BUS / IT de niveau supérieur.
L’avancon MCC = Main Control Center E101 est équipé d’une unité PLC programmable par nous ainsi que d’une passerelle pour la communication externe avec les architectures Bus / IÎT de niveau supérieur et contrôle tous les sous-réseaux ZPC- avancon en un système.
Nous plaçons le MCC dans un profil en aluminium spécial et le fixons entre les cadres - caché - de la même manière que l’alimentation électrique "3-en-1".
